Hur ett komplett offgrid system fungerar

Ett offgrid-system består av flera delar som tillsammans producerar, lagrar och använder energi. I denna guide går vi igenom hur batterier, solpaneler, regulatorer, inverter, DC-DC laddning och säkringar fungerar tillsammans i moderna 12V- och 24V-system.

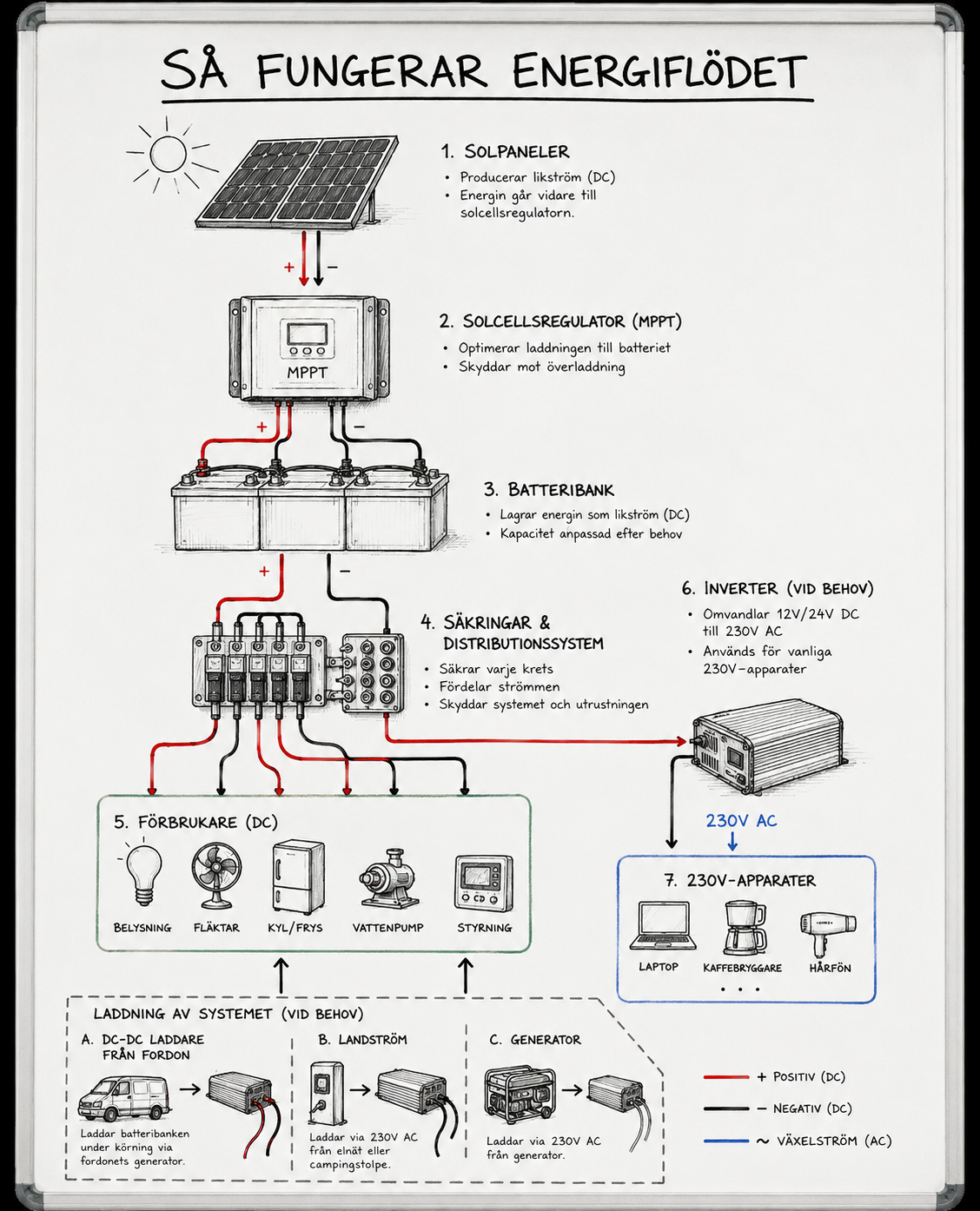

Så hänger batteri, solceller, inverter och laddning ihop

Ett modernt offgrid-system består av flera komponenter som tillsammans skapar ett självförsörjande elsystem.

Systemet kan bland annat användas i:

  • Campervans / Overlanding

  • Husbil / Husvagn

  • Båt

  • Offgrid-stugor

  • Jaktkojor

  • Backup- och beredskapssystem

Men för många känns det svårt att förstå hur allt egentligen hänger ihop.

I denna guide går vi igenom:

  • Systemets olika delar

  • Hur strömmen flödar

  • Vad varje komponent gör

  • Skillnaden mellan DC och AC

  • Hur man bygger ett stabilt och effektivt system

Grundprincipen

1. Producera energi

Du kan t.ex. producera energi genom:

  • Solpaneler

  • Generator

  • Landström

2. Lagra energi

All energi som produceras måste lagras någonstans.

Detta kan du t.ex använda som lagring:

  • Litiumbatterier

  • AGM-batterier

3. Använda energi

Detta är exempel på produkter som förbrukar energi från energilagringen:

  • Kylskåp

  • Kaffebryggare

  • Laddning av elektronik, t.ex. mobiltelefon

  • Belysning

Hela systemet kopplas ihop genom:

  • Regulatorer

  • Säkringar

  • Kablar

  • Laddsystem

Batteriet - hjärtat i ditt system

Batteribanken lagrar energin som produceras av solcellspaneler och t.ex. DC/DC-laddning.

Det är batteriet som driver t.ex.:

  • Kylskåp

  • Belysning

  • Vattenpump

  • Inverter

I moderna offgrid-system används ofta LiFePO4 (litiumjärnfosfat).

Fördelar med LiFePO4:

  • Lång livslängd

  • Låg vikt

  • Snabb laddning

  • Hög effektivitet

Solpaneler - systemets energikälla

Solpanelerna producerar elektricitet från solljus. Men panelerna kan inte kopplas direkt till batteriet. Därför behövs en regulator.

Solcellsregulatorn – systemets kontrollenhet

Regulatorn sitter mellan solpanelerna och batteribanken. Den reglerar laddningen, skyddar batteriet och optimerar energiproduktionen.

I moderna system rekommenderas att du använder en MPPT-regulator. De är effektivare och fungerar bättre i nordiskt klimat.

DC-system: 12V vs 24V

De flesta offgrid-system bygger på DC-spänning på 12V, men även 24V (framförallt i båtar) och för offgrid-stugor kan även 48V vara aktuellt.

Många apparater fungerar direkt på DC:

  • Kylskåp

  • Belysning

  • USB-laddning

  • Vattenpumpar

Ju högre spänning ditt system har, ju tunnar kabelarea kan flytta samma mängd energi.

AC-system – 230V via inverter

För vanliga hushållsapparater behövs 230V växelström. Då används en inverter. Se till att din inverter arbetar med ren sinus-kurva, då skadas inte känslig elektronik.

Invertern omvandlar:

12V DC till 230V AC (Har du ett 24V eller 48V sker samma sak, fast med annan inspänning i invertern).

Det gör att du kan använda:

  • Kaffebryggare

  • Laptopladdare

  • Induktionshäll

  • Verktyg

  • TV

  • Köksutrustning

När behöver man en inverter?

En inverter behövs när apparaten kräver 230V AC. Men många system blir effektivare om så mycket som möjligt körs direkt på DC.

Varje gång spänningen omvandlas uppstår förluster. Därför försöker många moderna offgrid-system prioritera 12V- eller 24V-apparater när det är möjligt.

DC-DC laddning från fordon

I fordonssystem (husbil / husvagn / campervan / båt) laddas batteriet ofta under körning.

Då används vanligtvis en DC-DC laddare. Den skyddar generatorn, ger korrekt laddprofil, fungerar med smarta generatorer och laddar ditt litiumbatteri korrekt.

Landström

Många system kan även laddas via:

  • Campingplats

  • Marina

  • Garage

  • 230V-uttag hemma

Då används batteriladdare eller en kombiladdare.

Det gör att batteriet kan laddas snabbt, underhållsladdas och driva systemet utan att belasta batteriet lika mycket.

Säkringar – en av systemets viktigaste delar

Säkringar skyddar:

  • Kablar

  • Utrustning

  • Systemet

Inte apparaten.

Alla större komponenter bör säkras korrekt:

  • Batteri

  • Inverter

  • DC-DC laddare

  • Regulator

  • Distributionspanel

Huvudsäkringen ska alltid sitta nära batteriet.

Kabeldimensionering

I lågspänningssystem blir strömmen hög.

I = P / U (Ampere = Watt / Volt)

Exempel: En inverter på 3000W i ett 12V-system:
I = 3000 / 12 ≈ 250A

Därför krävs grova kablar, korta kabeldragningar och korrekt säkring.

Hur man bygger ett balanserat system

Ett bra offgrid-system handlar om balans mellan:

  • Batterikapacitet

  • Solcellsproduktion

  • Laddning

  • Förbrukning

För liten batteribank ger dig en kort drifttid. För liten solcell långsam återladdning. För liten inverter klarar inte apparaterna.

Därför är systemdesign viktigt.

Vanliga misstag

  • För stor inverter
    Kan ge hög tomgångsförbrukning.

  • För liten batteribank
    Ger kort driftstid.

  • För tunn kabel
    Ger spänningsfall och värme.

  • Ingen huvudsäkring
    Stor säkerhetsrisk.

  • Billiga regulatorer
    Kan minska energiproduktionen kraftigt.

  • För mycket 230V
    Ger onödiga förluster.

Varför moderna system ofta bygger på litium + MPPT + DC-DC

Detta har blivit standard i moderna premiumsystem eftersom det ger:

  • Snabb laddning

  • Hög effektivitet

  • Låg vikt

  • Bättre energiskörd

  • Längre livslängd

Perfekt för:

  • Vanlife

  • Overlanding

  • Husbil / husvagn

  • Båt

  • Offgrid-boende

Krafturs rekommendationer

För moderna offgrid-system rekommenderar vi:

  • LiFePO4-batterier

  • MPPT-regulatorer

  • DC-DC laddning (om det är monterat i fordon)

  • Korrekt kabeldimensionering

  • Ren sinus-inverter

  • Kvalitetskomponenter

Ett välbyggt system handlar inte bara om effekt — utan om balans, säkerhet och driftsäkerhet över tid.
